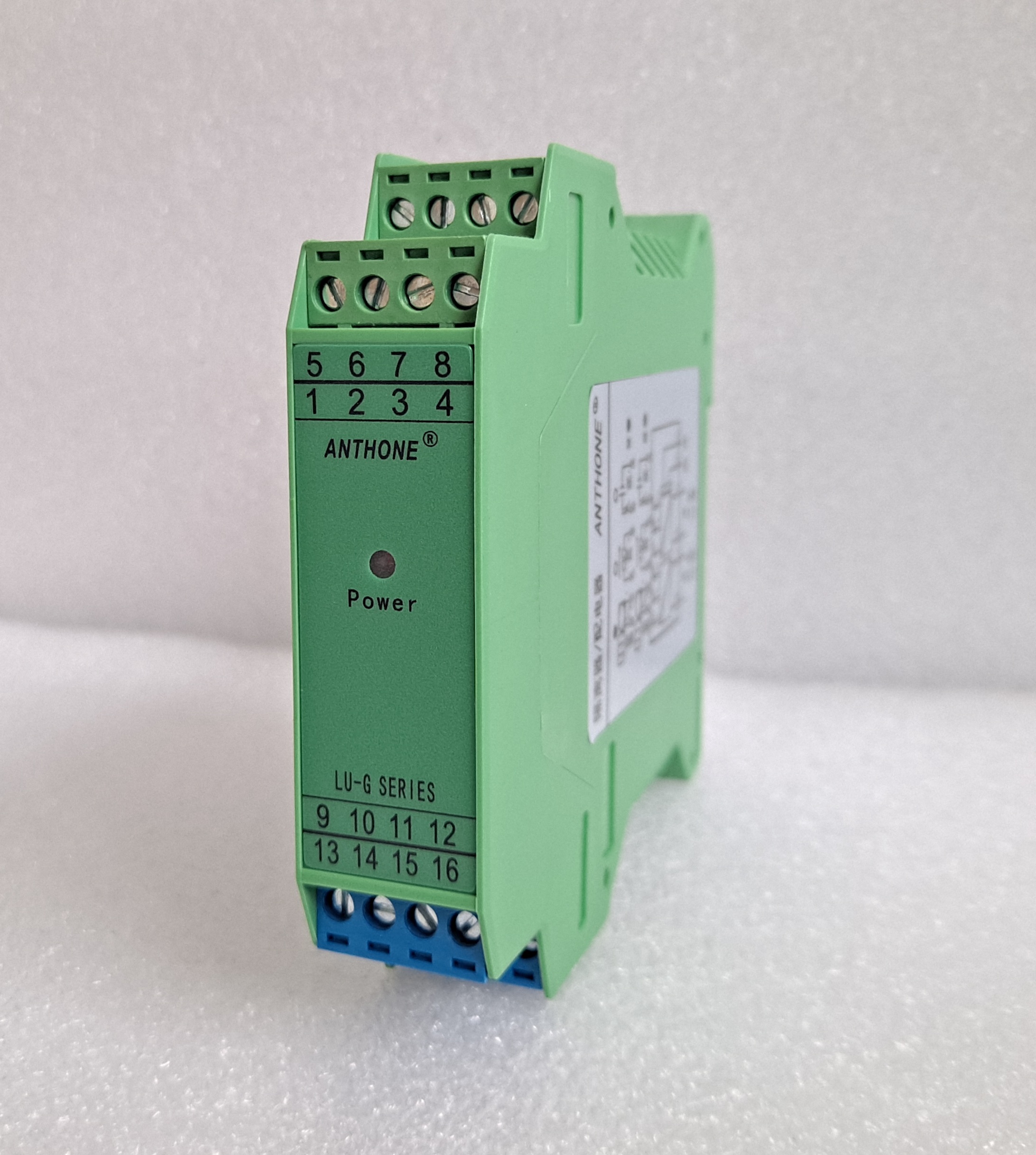

LU-GK开关量信号隔离器
更新时间：2022-07-25 12:09:29 字号：T|T
一、概述
LU-GK开关量信号隔离器，适用于连接现场的开关或接近开关等，通过隔离，以继电器触电、晶体管电平信号等输出方式传送至控制系统或其它单元组合仪表。
该隔离器采用独立直流电源供电，电源－输入－输出之间隔离。
二、技术参数
●输入
输入类型：开关，NAMUR型符合DIN19234标准接近开关
输入供电：7~9V（开路，1KΩ内阻）
短路电流：约8mA
动作特性：输入电流>2.1mA或输入电阻<2K，输出闭合，黄色指示灯亮。
输入电流<1.2mA或输入电阻>10K，输出开路，黄色指示灯灭。
●输出
A.继电器输出：2A/30VDC或0.5A/125VAC
响应时间：≤10ms
B.晶体管输出：外部供电电压≤40V
驱动输出电流：≤40mA
响应时间：≤1ms
●电源
电源电压：20~35VDC
电源保护：反接保护、过压过流保护
电流损耗：≤42mA（24V）
●综合技术参数
面板开关功能：
状态 通道1 通道2
K3 K4 K1 K2
ON 有故障检测 逻辑
正向 有故障检测 逻辑
正向
OFF 无故障检测 逻辑
反向 无故障检测 逻辑
反向
绝缘电阻：≥100MΩ
绝缘强度：1500VAC；1min
使用温度：-20~+60℃
